秋(11月末)のイベントが終わるまでは今のアンテナでと思ってるんですが、その後はさすがにもう28専属というわけにいかんでしょうから、さてどうしようか考えてるところです。
続きはいつも通りの完全な備忘メモ。
＜バンド選択＞
スペース等々の関係で、使えるのは10mのグラスファイバ一本だけ。

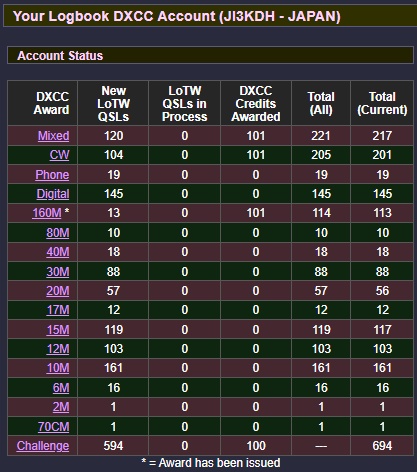

そんな中で今日現在の星取り表(左の画像)を見れば自然に3.5か7になるわけですが、どうせなら3.5かなと思案中。
何が「どうせ」なのかは別として(^^;
＜アンテナ形状選択＞
今まで通りなんにも考えずGPが無難なところですが、移動などでよく使われているというEFHWも興味あるところ。
1) GP
・7ならフルサイズにできそう。でもラジアル展開に苦労するかも?
・3.5なら短縮はどうする? グラスファイバにヘリカル巻き? ダブルバズーカみたいに同軸をエレメントにする(+ヘリカル巻き)? あと3.5だとラジアル展開で7以上に苦労しそう。ラジアルも同軸にするとか? (←同軸どうのこうのは勘違いしてた模様)
2) EFHW
・ラジアルの苦労はないのが良い感じ
・ベランダの手すり近くに来る給電部の電圧がかなり高くなるのは問題になりそう(人間相手だけでなく周囲にそこそこ臓物もあるので)
・エレメント長的に3.5は無理
・7でも3.5のGPと同じエレメント長の問題がある
・そもそも世間の例で拝見するこのアンテナには疑問点がいくつかある:
・給電点直近にCMFを入れるなって記述もあるけど、それってケーブルにも電波乗せてるってことでしょ(自分的には絶対あかんやつ)
・インピーダンスは2～5kΩってことだが、ホントの端部ならもっと高くなるのでは?(上記にも関係してそう)
・要するに完全な端部ではなく端のほう(End FedではなくEnder Fed)と考える方が自然で、だから反対側の数メートルのエレメントが効果的なのでは?
・その短いエレメントをカウンタポイズって呼ぶのも、自分的にはちょっと抵抗あるかな
・給電点に入れるインピーダンス変換トランス(バランにあらず)も、一次側をよじるのがホントに正解なのか不明だし、一次側に入れるコンデンサに高耐圧が必要な理由も分からない。50Ω内外なんだから耐圧なんて全く必要なく(100Wで71V、1kWでも224V)、それよりむしろ電流容量(全部が流れないとしても、100Wですら合計1.4A)を重要視すべきでは?
＜というわけで＞
つらつら書いてみましたが、結局7のGPになるのかな。なんとか3.5をやってみたいんですがねぇ～ どうせなら! (^^;
初めまして、de JA1BJY/P、初カキコミになります。
私も似たような環境でローバンドの構築を考えています。
常設場所ではなくて実家の方です。
ハイバンドはデルタループでDXCCもそこそこ出来ました。
全てオープンフィーダーで、
Hi-Zは50Ω同軸直給電やQマッチ、Lo-Zはヘアピン併用です。
トロイダルコアは一切使っていません。
10MHz以下は別の形状を思案中で、リニアローディングを用いたGP(L型GP)しか解決策が無いように思います。
ラジエータもラジアルも全長をジグザグにすれば20mを半分の10mにすることは出来ますので、ラジエータはトップから折り
曲げて傘型に、ラジアルは屋根を這いまわせて20mフルサイズを何とか確保できるかも？と企んでいます。
初めまして! コメントありがとうございます。
似たような環境でデルタループをお使いだったとのこと、すばらしいですね。こちらはあまり高く上げられなかったこともあり、ループはどうも今ひとつの結果しか得られませんでした。
(今から考えれば改善点はいくつかありそうだったんですが)
ローバンド特に3.5は、エレメント長が足りなければ逆Lもありかなとちょっと考えてみるものの、結構大げさな見てくれになりそうで結局「考えるだけ」に終わりそうです。
安易に7に逃げるか、無理くりでも3.5に挑戦するか…もうしばらく悩むことにしますHi
早速のレスありがとうございます。
実は常設場所で80mのXX9とQSOの機会を逃してしまったので
80mの近距離DX用に、市街地で使うANTを模索しているところです。
(DXペディ局でも80mは優先度が低いので終盤にオマケ程度に出てくるパターンが多く、なかなかタイミングが合いません)Hi
あとλ/4の逆Lは指向性があるので、移動時は張り方向で面白い実験ができます。
ちなみにハイバンドのデルタループは底辺が屋根スレスレですが
FT4(グロリオソ)やSUをGetしています。
今後とも宜しくお願い致します。
お伺いして思い出しましたが、最近ペディションを呼ぶことが全くない状態です(^^; が、5BDXCC的には3.5が最難関なので、そっち方面でもうちょっと運用があっても良さそうですよね。ハイバンドがウハウハでそれどころではないんでしょうか。
まぁこれからハイバンドが使えなくなってきたら、もう少し重要視されるようになるのではと思います。
我が家のループがよろしくなかったのは、低さもそうですがそれよりもループの真ん中に導体が存在してたのが大きかったように思います。そういう意味ではヘンテナに期待してたんですが、あれはあれで結構大きくなってしまうので断念しました。
次のサイクルにどうするかとなったら、やっぱり今と同じアンテナ(28の5/8GP)からスタートすると思います。その時まで興味や生命そのものが続いてたら、ですが!!
こちらこそ、どうぞよろしくお願いいたします。
ループの件、確かに昔からクワッドの中に金属棒を入れてはいけないと言われますが本当の事なのですね。勉強になりました。
改めて記事を拝見しましたが、160m DXCCは輝かしい戦績ですね。羨ましいです。私自身はFT8のお陰で5BDXCCに手が届くまでになりましたが、160mはまだ手も足も出ません。一応WACが目標ですがライフワークになりそうです。
市街地での80m用ANTは、実験して上手く出来ましたらその時は改めてレポートさせて頂きます。GL 73.
いえ、ある状態とない状態を具体的に比較したわけではありませんでして、単なる想像でしかないんです。スミマセン。
その点ヘンテナは大丈夫との話なので期待もあったんですが、何しろ受風面積が大きいものは我が家的にNGなので試せていないままです。
さすがにこの160mは自宅でQSOしたのは僅か数局でして、それ以外はすべて比較的大きなアンテナを張れる別の場所からのものなんです。しかも少し昔のものでして(なのですべてCW)、その場所の(大家さんの)事情によりもう何年も運用できてないんですよね。またトライしてみたいなと思ってるんですが。
レポートいただけるとのことでありがとうございます。楽しみですね! こちらももう少し構想を練ってみることにします。
160m全てCWとは素晴らしいです！！
私の80mも同じように別の場所からです。12mHの長方形クワッド＋ベアフット＋FT8で1年間で117e,37WAZ,38WAS Wkdできました。タワーが無いので10m＋αのグラスファイバをマストにしています。横幅は32mとDPより短いのですが、サイドが切れすぎてカリブは全くダメです。貴局の5BDXCCへの参考になれば幸いです。
えぇー、一年でそんなにできたんですか?! いやはやすごいですね。さすがにそこまではとても難しいでしょうけれど、お陰さまで俄然やる気が出てきました!
コメントが励みになって良かったです(^o^)
正確には2025.01～今年4月の1年3か月です。ロケーションも山の上とかではなく、ごく普通の平地です。雑木林だった場所を整地してANTを張る場所を確保しました。当初は80mDXCCは数年で…のつもりだったのですが、予想外に1年でDXCC到達、更にWAZまで狙える位置に来てしまいました。WAZは残りZone2,39,40で、Zone40はJWをHRDなので、最後はお決まりのZone2だと思います。VO2ACがアクティブなので、彼を受信できるかどうかが決め手かと。私のblog(BJYの備忘録)にこれまでの経過を書いていますので、見て頂ければ納得できると思います。
引き続きありがとうございます。ハイバンドが主体なはずのこの一年間でそれだけできれば御の字ですね。素晴らしいです。
あれから色々と考えてまして、こんな形はどうかなってところまでは詰めつつあるんですが、あんまり入れ込むと早々に冷めてしまいますので、ボチボチ・ゆっくり・ダラダラと取り組むことにします(^^;;
ブログへのリンクもありがとうございます。どんな感じなのか寄せていただきますね!
