こちらの続き。分かっていらっしゃる方々にとってはもどかしい・歯がゆい状態だと思いますが、ボチボチやらせていただいてます。
あのあと冷めたら症状が出たので、しめた!とシールドbox内をヘアドライヤで少しあぶってみたら、10秒くらいで見事ロックしました。そこで、検索して見つけたこちらや、コメントいただいた内容を元に、半田上げし直してみました。
幸い基板はそれほど手間をかけずとも取り出せ、さらにこちら面のシールドも吸い取り器で簡単に外れました。例のワックスが一部流れ出してきていましたが、お構いなくシールド内を全部処置。
翌日、充分冷めてから通電してみたら…残念ながらまだ症状が出るではないですか。時間がなかったのでピンポイントでの加熱試験はお預け。これはもっと広範囲に半田上げ直しせにゃいかんのか、いや、ド素人の勘では2SK192が怪しいんやけどな…と思いながら出かけました。
ところがまたまた困ったことに、それ以降の数日間、冷帯時でも全く発症せず順調なんですよね。いやー、これは困った。とりあえず発症待ちの状態で、ピンポイントで冷却したりしてみようと思ってます。(今のところ時間がない)

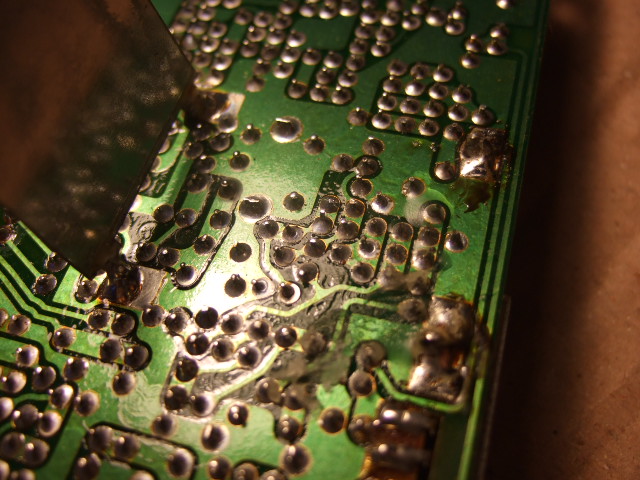

この画像は備忘のためのもの。
ついでにひとっ風呂あびていただきました(完全なパクリHi)。ただし簡単に外れるものだけ。あまりオーナさまの楽しみを奪ってしまうのも、ね。
配線図、おもいっきり間違ってますね。
良くあることですが・・・
修理お疲れさまです。
発振しているとき、VCOの電圧は規定通り出ているのでしょうか？規定値からはずれていても、その状態でLOOPが成立してしまえば、一見正常っぽい動作をするかと思います。（そのときは発振回路定数の不具合？）
IC-731で、特定の周波数帯域のロックはずれは、さんざん悩んで結局トリマーのガリでした。
では、ご健闘を！続編楽しみにしてます。
＃なぜか今回の投稿はJCC#0102からです。ｈｉ
ん？バイアスが怪しいのかな？
ゲートと5.1Vの間に抵抗？？自信なしです。
当たるも八卦で、
基板写真の真ん中よりちょっと左の光ってるところの
ハンダが怪しく見えます。２箇所
部品で言えばQ201あたりじゃないかなぁ。。。
はは，ゲートが．．
VCOはまずそこだけ切り離して電源電圧とバリキャップ電圧を与えて
単体のフリーランで安定に発振するのを確認するのがいい（楽？）と思います．
ハンダついてるようでついてないことってありますねHi
パーツ外してチェック，リード磨いて再ハンダがけっきょく早道だったってこともありましたー
こんばんは。続編が何時出るかと、楽しみにして時々覗いていました（すんません）。
2SK172も怪しいかも知れませんね。TS-940SのVCOロック外れで何度か修理に出したことがあったのですが、発振の2SK125を交換してきたこともありました。ホントはコネクタの接触不良で、お為ごかしだったのかも知れませんけど。
それにしても回路図ではゲートとドレインがなんでつながってるんでしょうかね（笑）。
昔々、168,000円也で買ったPC-8001は、電源投入直後には暴走、暖まると正常動作、という症状が出て、「キューレイ」というスプレーを順番にTTLに掛けていったら、アドレスデコーダだったか、LS138に掛けたとたんに症状が出て、よく見るとSOICパッケージの前後を分断するように、モールドにクラックが入っていました。基板の反りでICのパッケージが壊れたんですわ。
それで、パッシブだけではなくて能動素子にも注意が必要と思いました。異常時と正常時に、C207と、C201の電位を見ると、何かヒントになるかも。
おぉ、留守にしている間に皆さんありがとうございます!!
西村さん：いやー、ボーッとしてるのがバレバレですね。全然気づきませんでした(^^; それにしてもこの患者さん、電源ユニットの例の部品が今のところ健全なようで助かってます。
出羽さん：クリオネを見に行くにはまだ少し早いのでは? と思ってましたよ。電圧についてですが、正常動作の時はトリマに合わせてスムースに変化します(ただし変化量が大きすぎる感じがしますが)。症状が出た時はどこに回しても全くロックせず天井値(+5.0V)のままです。トリマのガリは松浦さんからもアドバイスいただいてましたので、交換してみるのがいいかなと思いつつ様子を見てます。
大前さん：正解はパターン図からたどるしかなさそうですね。なんかただ単にゲートまわりだけの誤記ではなさそうです。それと怪しい箇所を見つけていただきありがとうございます。写真はシールドをめくってすぐ、まだ上げ直す前の状態なんです。確かに怪しいですね、イモっぽい。
Yamadaさん：ブログのトップから「VCO」と入れて過去の記事を拝読させていただきました。はい、今度症状が出たら縁を切ってフリーランさせてみることにします。パーツのリードを見るにはやっぱりワックスを除去せにゃいかんですね…
β教粗さま：高い8001を購入されたんですね! 自分は8801をずいぶん後になって入手したのが初めての自分のPCでした。ほとんどジャンク同然の値段だったような…しかしモールドにクラックが入っても動くんですね。ボンディングワイヤが外れない限り大丈夫だったんでしょうかHi。C201はマニュアル上のチェックポイントですが、C207はノーマークでした。チェックしてみます。
ところで…あれから全く症状が出なくなってしまいました。処置後一度だけ症状が出た、と思ったのは気のせいだったのかな? 動いているならあまりいじくらない方がいいでしょうし、現状で少し冷却したり力を掛けてみたりしてから考えます。
