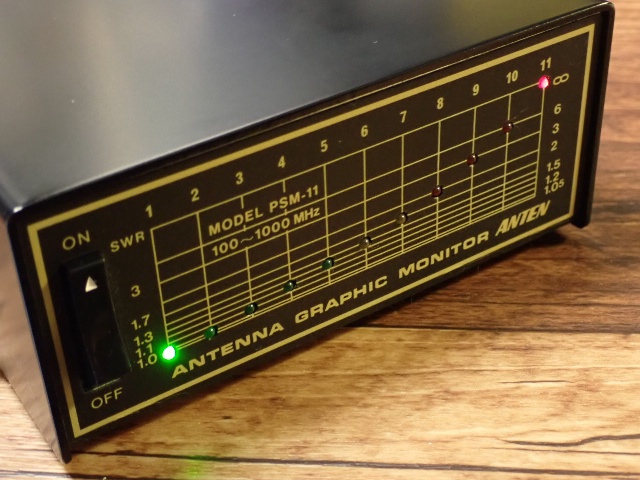

何かのついでだったかに入手してあった、使う予定皆無のLED式SWR計。
取説など一切なかったので当時さらっとネットで探してみるものの、残念ながらなんの資料も見つけられず。
本体には電源DC12V/24Vいずれでも可と書かれてるんですが、なぜかそのための切替スイッチなどは見当たらないので、仮に12Vをつないでみたところ通電せず。
そこで、フタを開けた中にあった電池ボックスに単三電池を入れてみると通電したので、なるほどここに二次電池を入れて外部電源から定電流で充電する(なので12V/24Vの切替なし)んだなと勝手な想像をしたまま、面倒になって放置。
ところがひょんなことから某所でこれの取説を見かけ、慌てて落としてきてから改めて見てみたら『単三乾電池でも使用できます』との一文が。
っということは上記の勝手な想像が間違ってて、電池の有無にかかわらず外部電源で通電しないのは正常ではないってことらしいと判明。

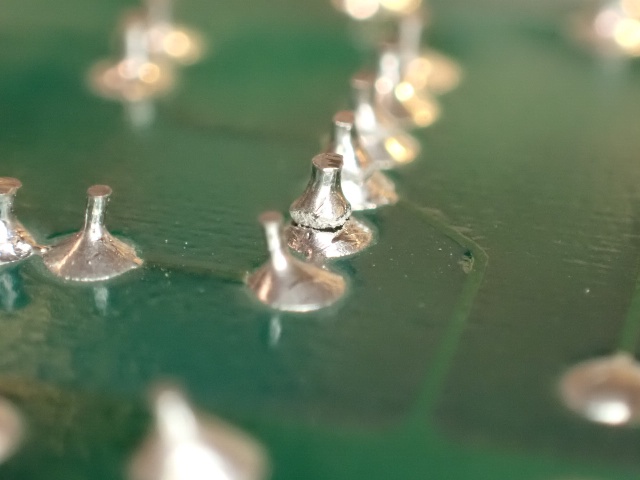

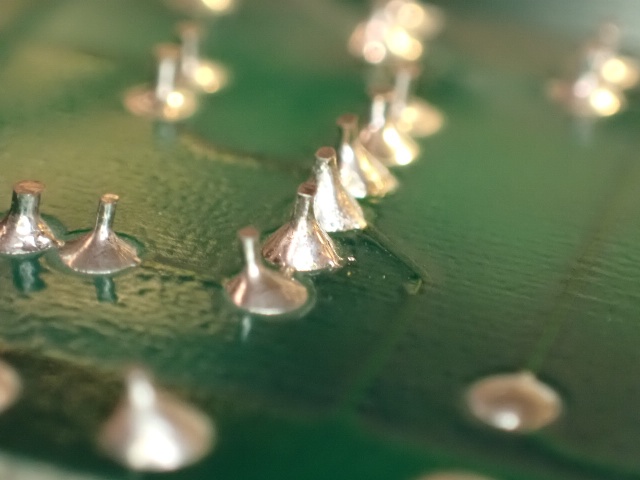

つまりどこかがおかしい、というわけで改めて電源ラインを追ってみたら…あっ!
(ちなみにこれ、目視では見つけられませんでした)
構造がよろしくなくて、基板の部品面にご対面できない(それには前面の意匠シールを剥がす必要あり)のでハナから追うのをやめてたんですが、どうもDC12/24ともそのまま直接8Vの三端子レギュレータ(今回の事故部分)に突っ込んでる模様。しかも放熱器はなくてただ単に基板の部品面に留めてるだけ!
いや、さすがにこれだと24V直結は厳しいでしょ! 計ってみたところでは入力から見た消費電流は最大で300mAというところのようですから、そりゃ足のハンダが浮いてくるのも当たり前って感じ。

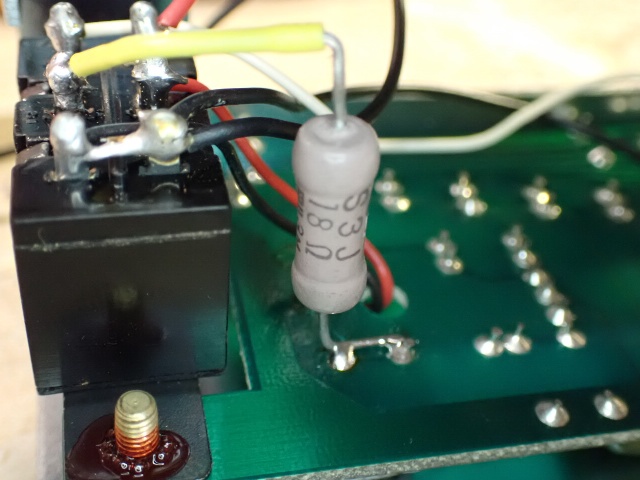

とりあえず少しでもストレスを分散させるために、ちょっとした抵抗を入れておきました。これでも24Vだとほとんど無意味な感じですが、まぁないよりはマシでしょう。
本来なら12/24切替スイッチ増設あるいは自動切替式にすべきところですが。

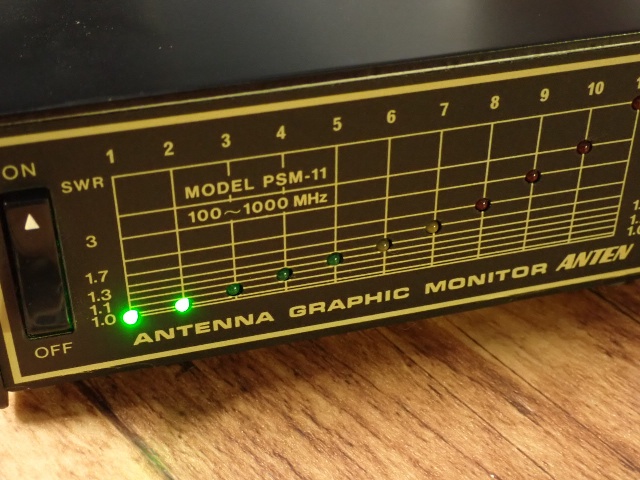

こちら、我が家の144MHzアンテナ。

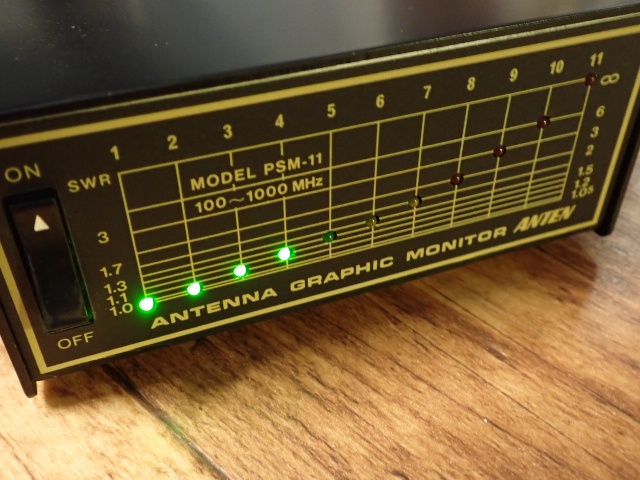

こちらは430MHz。
どちらも無線機を出てすぐのところで見てますのであんまり参考にもならなそうですが、とりあえずはメータもアンテナもそれなりには動いてそうな確認ってことで。
