続、送受切替器

　今回は主にフロントパネルのこの部分なんですが、こだわった割には今ひとつ…かな。

　ちなみに上の四角いスイッチは今のところ遊びです。


　前回途中だったフロントパネルの裏側。


　ハンダ付けが今ひとつですが、それでもまだこのあたりの仕事はそんなに不満はありません。問題は表側でして


　アルミ板の処理って難しいですねぇ…ヘアラインのつもりが単に傷々なだけの状態に(^^;

　ロータリスイッチ5接点のうちの一番左、アンテナは送信用、受信機は950のポジション。


　一つ右、受信アンテナ − 950 のポジション。見にくいですけど「RX」だけを光らせてるつもり(^^;

　ところでスイッチのノブ、さすがに安っぽいのでもう少しマッチしたものを探してます…が、なかなか見つかりませんね。

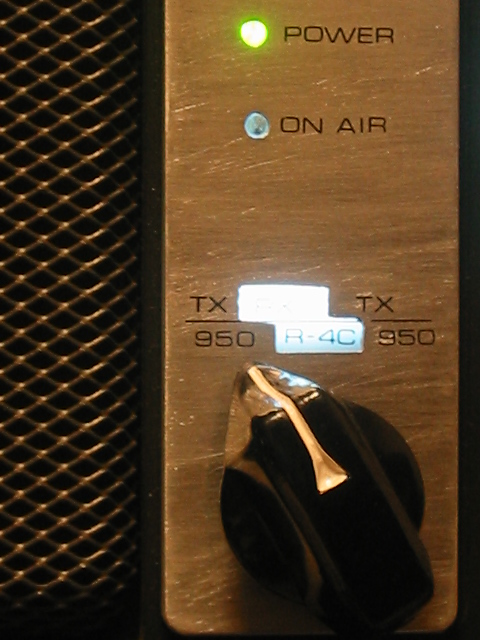

　真ん中、受信アンテナ − R-4C のポジション。上下両方光ってます。

　それにしても、初めて拡散フィルタなるものを使ってみましたが、予想以上にいい感じですね。結構なお値段するだけのことはあります。


　その右、送信アンテナ − R-4C のポジション。「R-4C」だけ光ってるように見えます？　まぁ撮影のテクがない、っということで。


　こちらは一番右、一番左と同じモードです。実は最初は4接点のロータリスイッチを考えてましてこの位置はなかったんですが、売り場でふとこれを思いついたときニヤッとしてしまいました。この位置があるとないではだいぶ使い勝手が違います(少し考えていただければお分かりのことと思います)。


　いずれの位置であっても、送信状態にすれば強制的に 送信アンテナ − 950 になるのは言うまでもありません。え、そんなことよりこの位置に高輝度LEDなんか使うなって？(^^;;

　そうそう、このPOWERとON AIRの二つのLED、細いのがなかったので直径5mmのものを削りだしてます。ドリルのチャックにはめてヤスリを押し当てて…ってフツーそんなこと誰もしませんよねぇ。

　ともあれ、これで何とかギリギリ今週末までの準備が間に合いました。あとはコンディションがそこそこ良い状態なことを願うのみです。
