ダラダラとこちらの続きをさせていただいております。
図は問題のプリアンプ部。最初勘違いしてたんですが、右側が入力となってます。
それはそれとしてこれ、そんな難しい回路でもないと思うんですがねぇ…我ながら情けない
2SK152なんて自分的には聞き慣れない石。なんでも今入手しようとしたら1本500円するんだとか。
さすがに事実上のメータアンプにそこまではもったいないので、手持ちの2SK125やJ310(いずれもピン配が違う、125なんて同じメーカなのに)を前回差し替えてみたりしてたんですが…

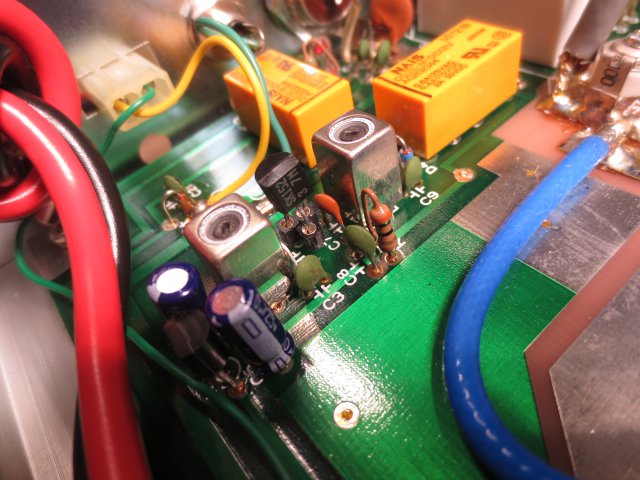

この写真では分かりにくいかもですが、何気なく見てみたら真ん中の足がアースに…ってこれ、ゲート接地ちゃいますやん! どうなってんの…
図面と現物が違うってパターン、素人にはキツいから勘弁して欲しいんですけどねぇ
それで、改めていろいろ試してみるんですが
そのたんびに基板をひっくり返すのがかなり面倒なので、ご覧のような手抜きをさせていただくことに。
なんやかんやで、結局オリジナルの(ソース接地)ままが一番マシな状態なことが判明。ただし信号が減衰する状況は変わらず。
どうも入力側のトランス(T2)にピークが皆無なので、これが原因なのかなという推測をしてる状態。
楽しみはさらに続きます。
