以前作ったものは問題なく使えてるんですが、小さいタイマを使ったために設定できる時間が限られてまして(採用したのは最大60分)、もう少し長時間のものも欲しいなと前々から思ってたんです。
それ以外に、以前からこういうのも我が家にあったはずなんですが壊れて捨てたのか発掘できず、代わりにどなたかが製作なさったバラックのものを部品取り目的でゲットしてあったのが去年の秋頃(^^;
今ごろになってようやく、それを最大限利用して作り直してみました。

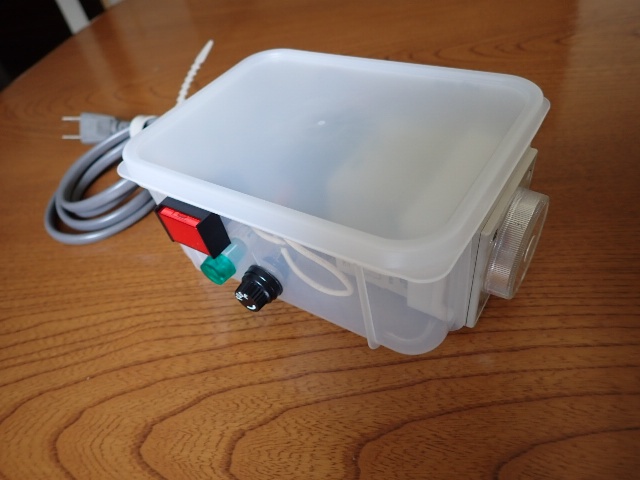

新たに用意したのはタイマをパネルマウントするためのアダプタ、押しボタンスイッチ、ACアウトレット、等々。あ、それと縦方向でも使えるというタッパ。

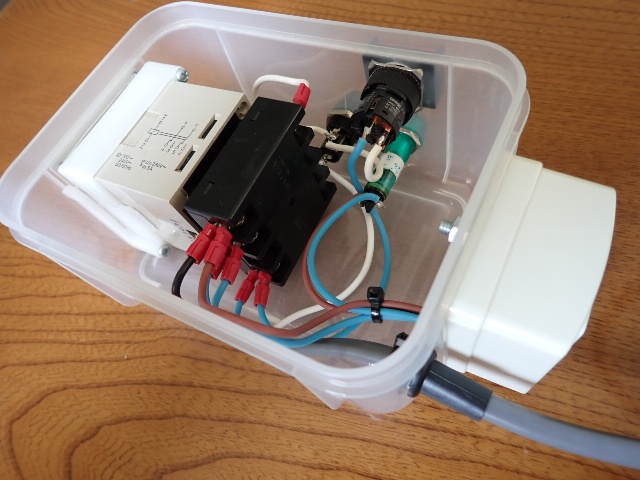

つまり、それ以外のほとんどが再利用品。え、これもバラックやんって? (^^;;;
それはそれとして、今回のキモはタイマそのもの。

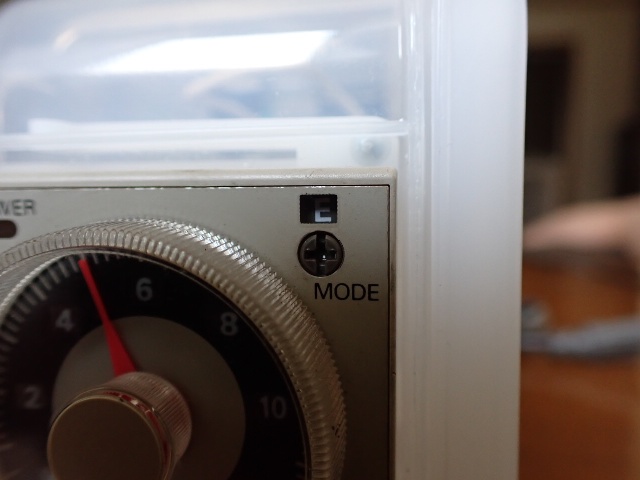

時間設定が広範囲(0.05秒～300時間を前面から設定できる)なのもそうなんですが、それよりも E という動作モード。

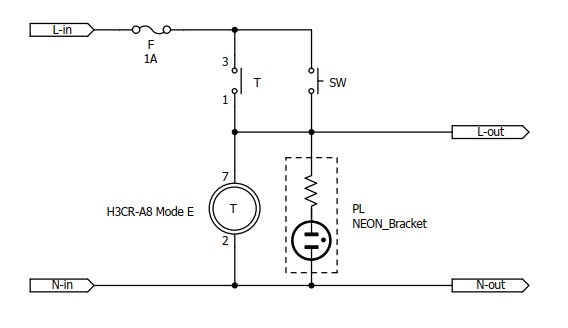

このEモードのお陰で、こんな簡単な回路で済んでしまうんです。
(元々のバラックは『時間が経てばオン』機能にもなるようにされてたこともあり、このモードではありませんでした)
ところで元々ヒューズは3Aが入ってましたが、使途から考えて1Aにしておきました。

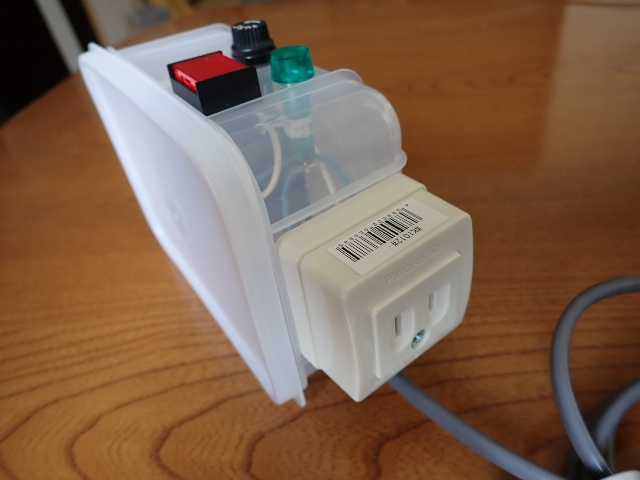

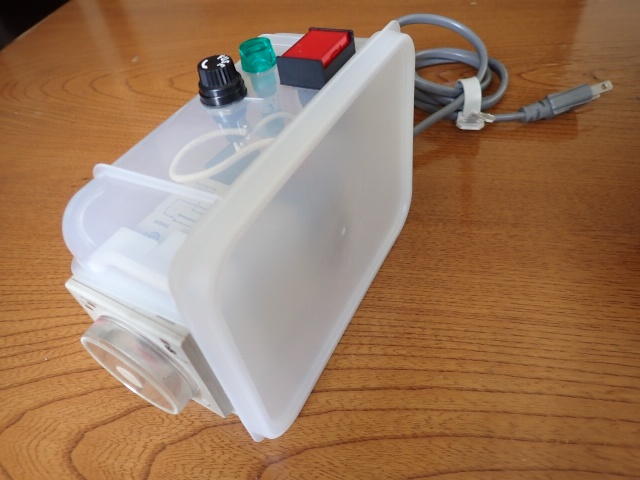

縦方向でも使えるというのはこういう意味でして。
以来、寝てる間とか外出してる間に充電をなんてなとき便利に使っております。
デジタル一回だけタイマー CT24D をホムセンで買って常用したことはありますが、
https://revex.jp/catalogue/ct24d/
さすがに自作までは考えが及びませんでした。上手く出来たとのことで、何よりです。
当方のブログ、基本は往時を偲ぶ鉄ネタですが、またまたのBCLネタに孤高な科目(^^;)、
の思い出話を加えて更新しました。
ははは…買えば簡単に・安くて・コンパクトなものを利用できそうなんてことは分かってるんですが、なんか負けたような気がしまして(^^;
というか、あとからアレをこうしようとか思いついて手を入れるには、最初から作る方が面白いかななんて思いまして、こんな余計なことをしてます。
