忘れた頃に、こちらの続き。

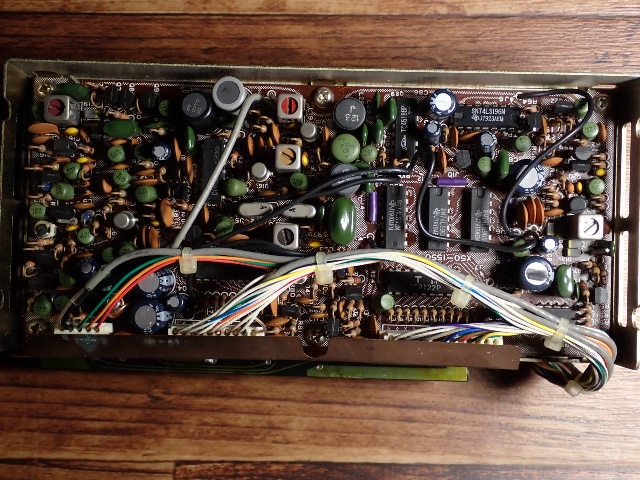

今回はメモリAssy(X60-1090-00)の裏側の
VCOユニット(X50-1550-00)です。
ここでは2SC460Bがたくさん使われてまして、交換のために取り外したもののhFE(規格では60～120)は順不同で 32, 52, 75, 63, 78, 75, 63, 93, 75

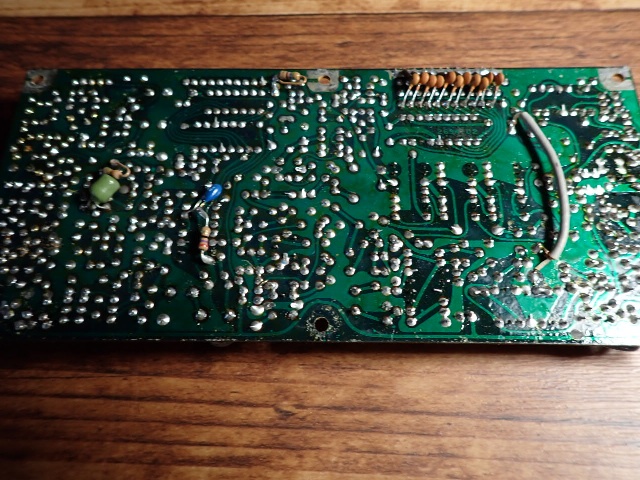

そして、ご多分に漏れずこの基板も裏面に結構手が入れられてます。
一方メモリAssy表側のコントロールユニット(X53-1100-00)では2SC460等は使われてない模様。

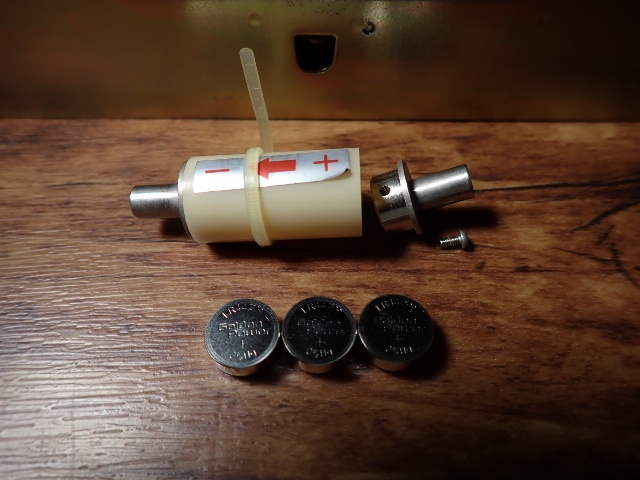

ただ、ここの中身が空っぽでしたのでLR44を3つ入れておきました。
ここは図面ではただ単に4.5Vとしか書かれておらず、回路的にも充電池ではないのでこれでいいんでしょうけど定かではありません。
元々何かが入っていればヒントになったんですが、そんな状況ですからもしご参考になさる場合は他の部分と同様すべて自己責任でお願いします。
