今回のお題ではないのですが、やっとのことでフロントパネルが元に戻りました。元々10W機にオプションを入れていったものですので、これで正解だったんです。まして450なんて…(^^;
さて今回のネタは、後出しじゃんけん・総パクリ! 澄川さんとこのをまんま真似させていただいただけです。というわけで、ご覧になってない方はまずこちらのオリジナル記事をどうぞ。
・TCXO for TS-690S その１
・TCXO for TS-690S その２
・TCXO for TS-690S その３
・TCXO for TS-690S final

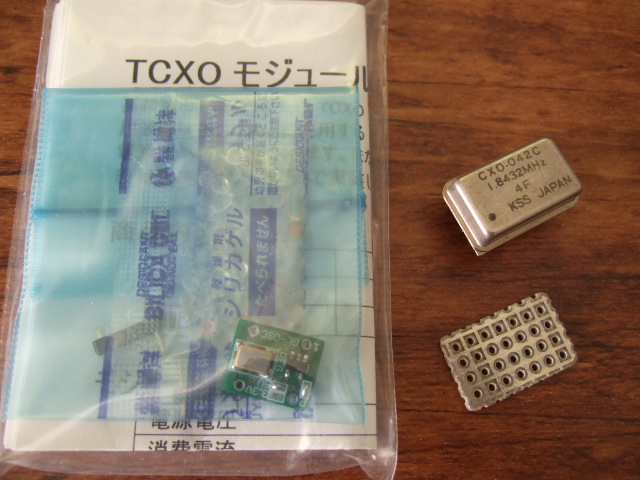

必要な品物は最初の記事がupされた時点で入手してありました。ひょっとして記事のせいで入手難にでもなったら困りますから(^^; 写真、右上のクロックモジュールは大きさ確認のためだけのもので、今回の作業には関係ありません。(確か昔PC-8801から部品取りしたものだったような記憶が)
加工と言ってもただ下駄基板に載せるだけなんですが、こういう細かい作業がだんだん辛くなってきてます。少し前までは全然細かい部類に入ってなかったんですがねぇ…

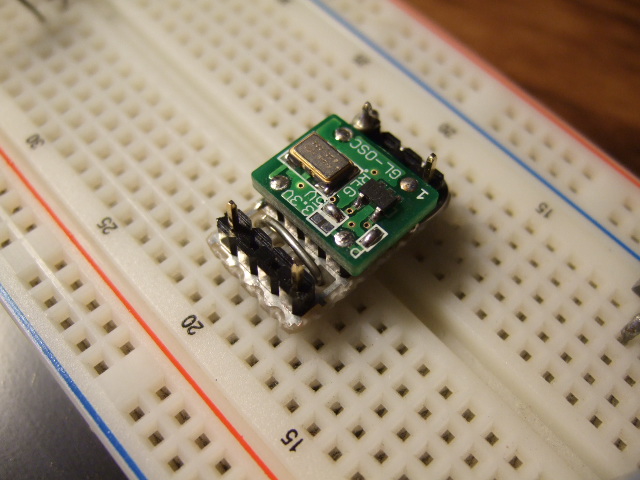

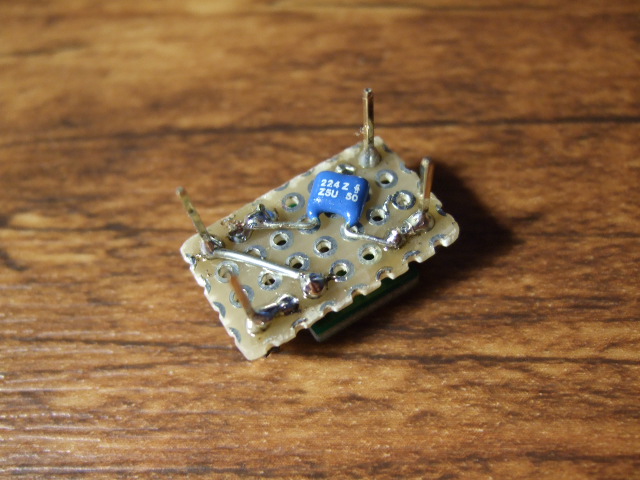

ついてですから、おまじないのパスコンも貼り付けておきました。
ターゲットはこちら。

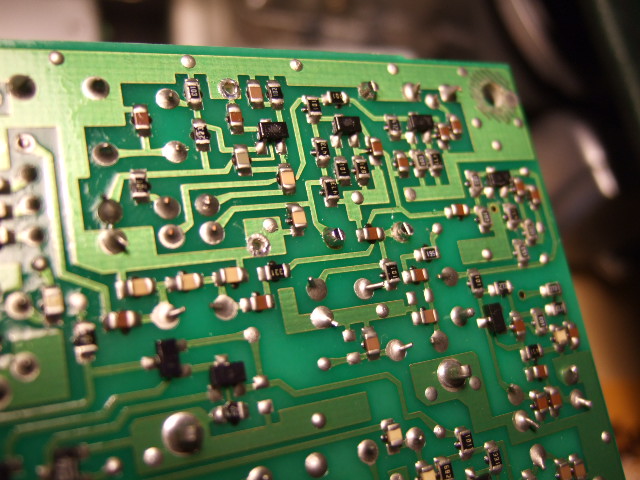

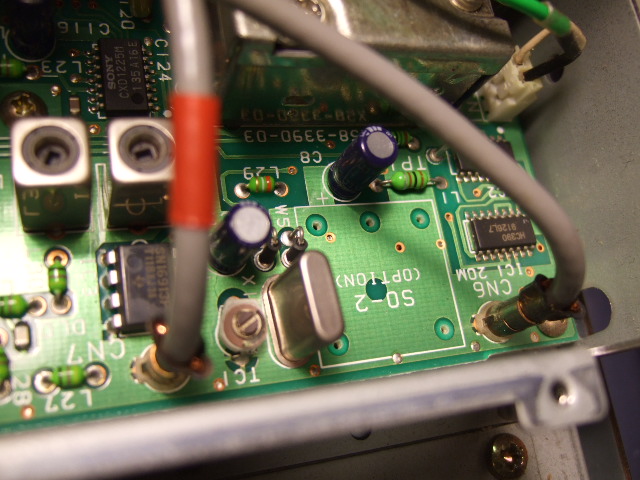

澄川さんは基板を単体にして作業なさったようですが、僕は横着して取説に書かれている方法(SO-2の取り付け方法)に基づいて、最低限のケーブルを外すだけの状態で作業しました。
しかしこれ、今のユーザにここまでの作業をさせるのは、ちょっと酷やないかなぁ。戻すときにケーブルを挟んだり傷めたりしてしまいそう。

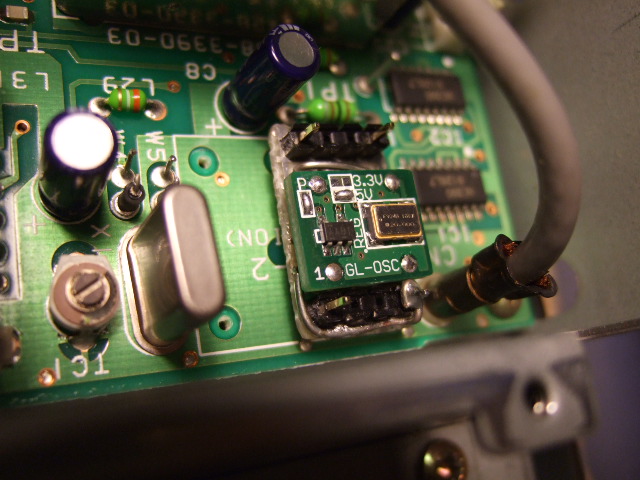

組み込み完了。何しろ後追いですから気楽なものです(^^;;
さて問題はここからです。せっかく組み込んだはいいけど、どれだけどうなったかに興味あるところ。未較正ではありますが我が家でそこそこ基準的なものを並べて、調べてみることに。
一応、条件は次の通りとしてみました。
・通電直後、あらかじめメモリに登録した50.110MHzをCWモードで連続受信し、そのオーディオ出力の(トーンの)周波数変化を見る

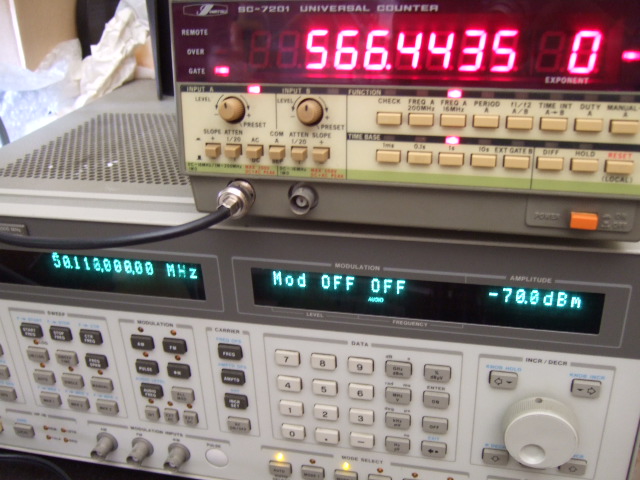

・発振器：HP8664A OPT001,004 (一年ほど前にルビジウムと鳴き合わせしたもの)
・カウンタ：SC7201 (基準発振はHP8664Aから供給…測定系のズレを少しでも吸収できるかなと思って)

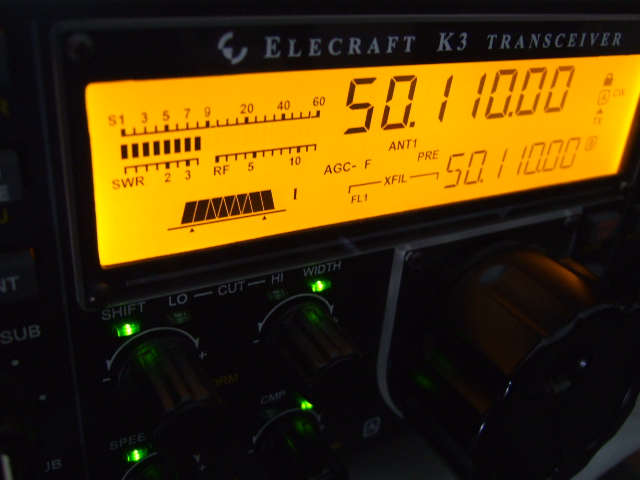

写真はデータ比較のための参考出品、TCXO入りのK3です。

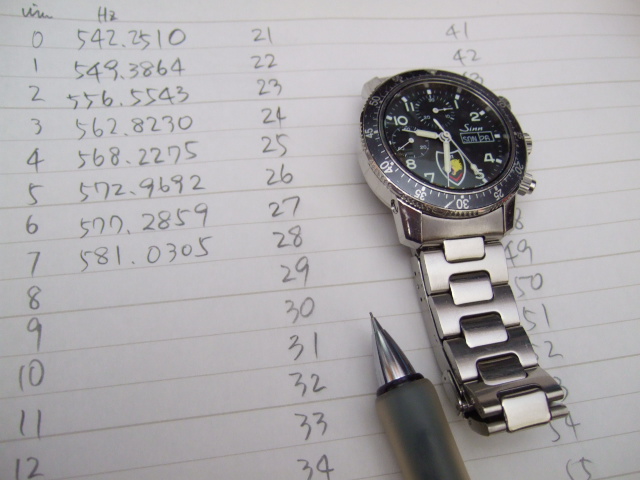

実は情けないくらいの原始的な舞台裏…カウンタの指示を一分おきに手書きで記録。さすがにしんどい(トイレも行けない)ので、各々一時間の測定としました。もちろん今回の作業前、TCXOのない690もデータ取りしました。要するに一時間×3クルー張り付きということですHi

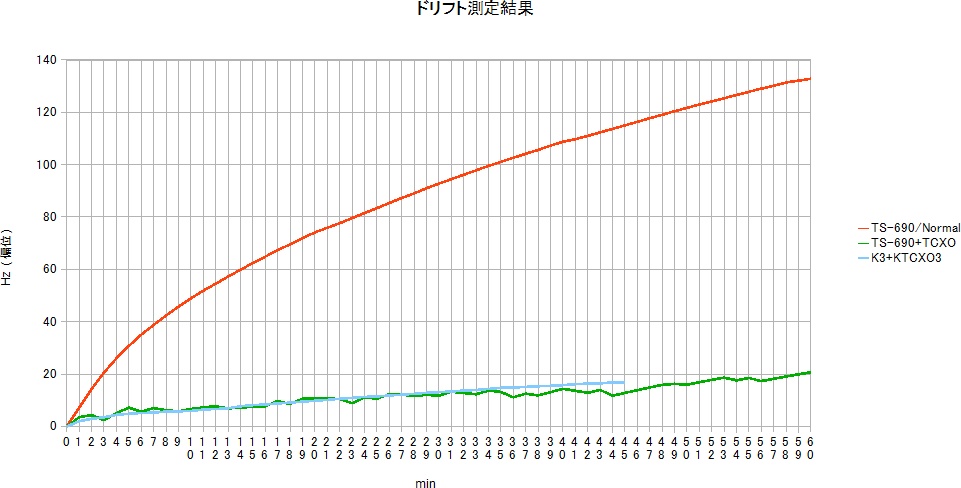

こちらがその結果(クリックで拡大)。
・測定時の室温は、690ノーマル時19℃、K3時21℃、690+TCXO時21℃。開始時と終了時でほぼ変化なし
・K3のデータが途中で終わってるのは、SSGが突然そこでロック外れ?したため。(たまにあるんです…ジャン測の悲しいところ)
…さて、これをどう取るかです。今回のユニットがこういう制御をしているのか、あるいは測定系で何か不具合が出ていたか。ないとは思うものの、後者の疑いを消すためにもう一度データ取りしてから記事にしようと思ってたんですが、面倒になったので後回し、とりあえずここまでをまとめてみました。数Hzではありますが、こういう突然の変移、JT65やJT9などではどの程度影響があるんでしょうか。もちろんCW/SSBでは何の問題もないでしょうけど。
あと失敗したのは、レベルその他がどう変わったかを事前にデータ取りしてなかったことです。まともなスペアナがないので多くを望めませんが、それでも傾向はつかめたはずですので失敗でした。物理的に元に戻すことは不可能ではないですが、同じく面倒なので割愛(^^;
どうも中途半端な感じですが、しばらくこれで使ってみてまた気が向いたら改めてデータ取りしてみます。まずは澄川さん、ありがとうございました!!
