普段から身辺整理しろって言われてますし自分でも分かってるんですが(しかもお預かりしてる品物もあるにもかかわらず気分転換の名目で)、面白そうなものが安くで出てるとついつい手出ししてしまいます(^^;
そんなわけで少し前に入手してたこちら『外すまでは動いていたものの、そのまま単体では動かないはず』という電源ユニット。

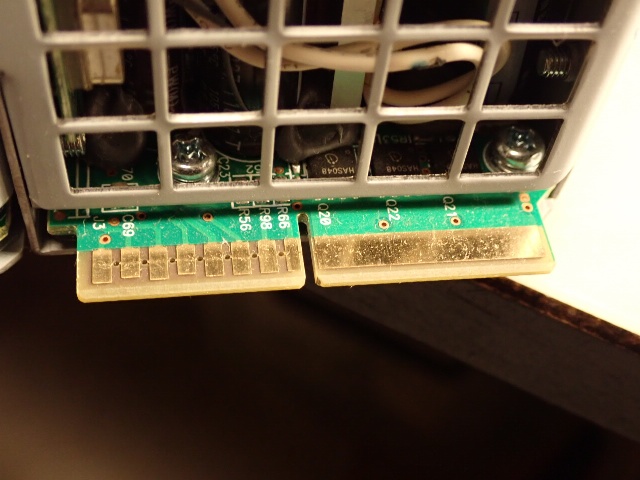

とはいえサーバに挿したら動くんでしょうから、この左側の端子をどうにかすれば良いはず。
(ちなみに右側の広い端子は出力と思われる)

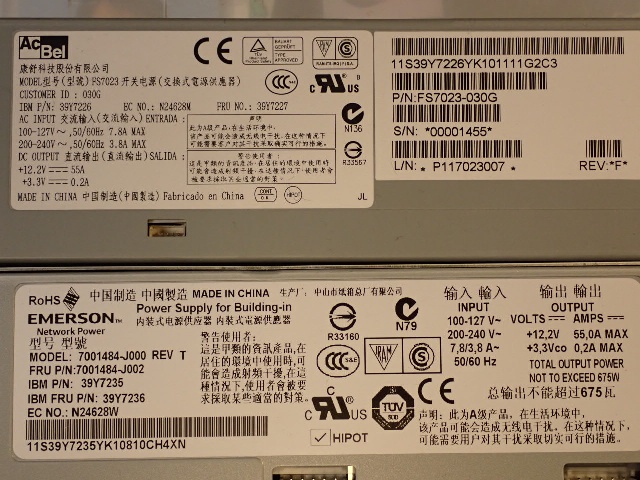

そこで、片っ端から検索。
FS7023
39Y7226
N24628M
39Y7227
7001484
39Y7235
39Y7236
この中で7001484に有力そうな情報を発見。
他所で見かける『電圧は出るけど少しでも負荷をかけたらダウンする』なんてな投稿が気にはなるものの、やってみない手はないでしょう。

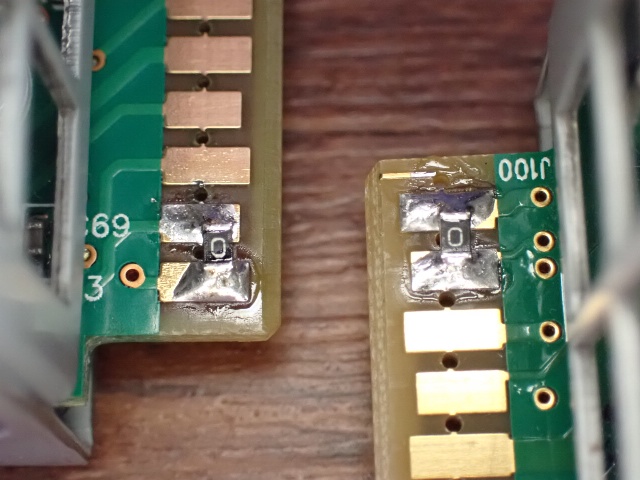

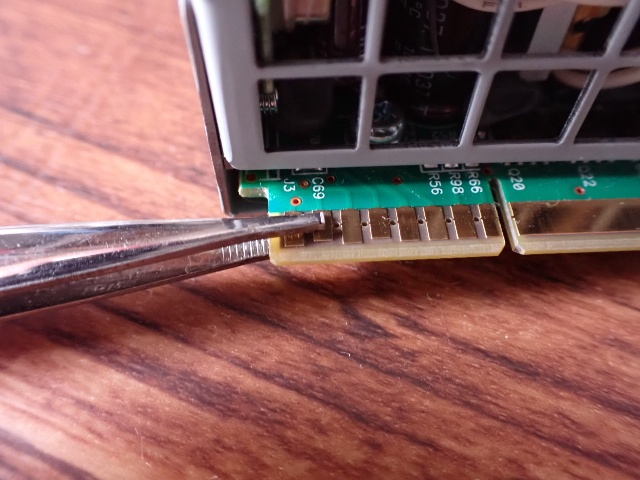

どうせここに合うカードエッジコネクタなんて入手しにくいでしょうし、あっても安くなさそうなので直付け。
しかも無駄にチップ抵抗採用。
建前上は省スペース、なんですけれども(^^;

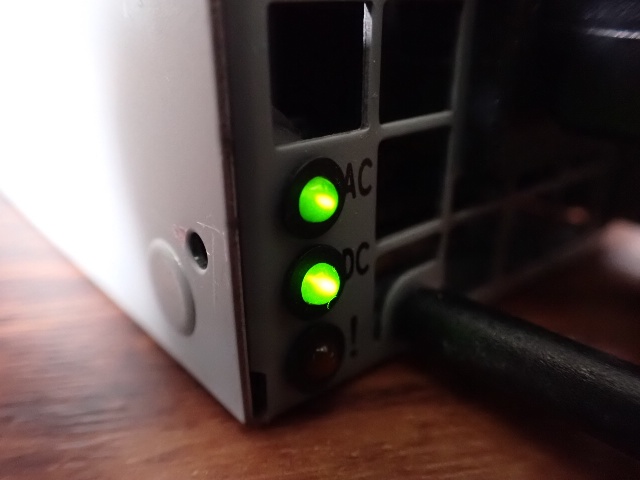

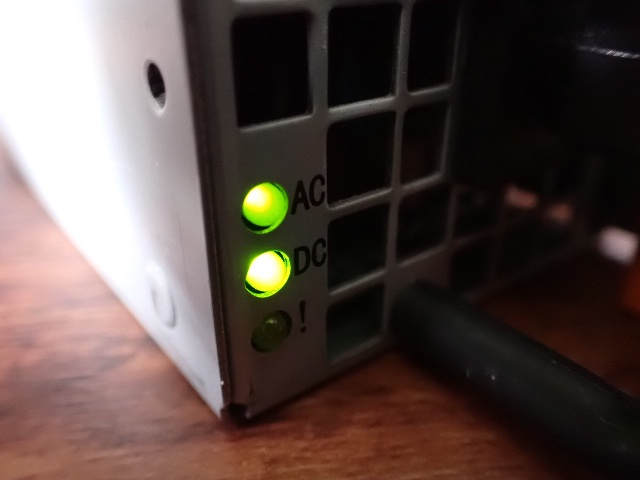

とりあえず2台とも
起動するようにはなりました。
でもこのままでは仮に負荷をつないでみるのも厳しいので、どうせならダメ元で使える形にすることを考えます。

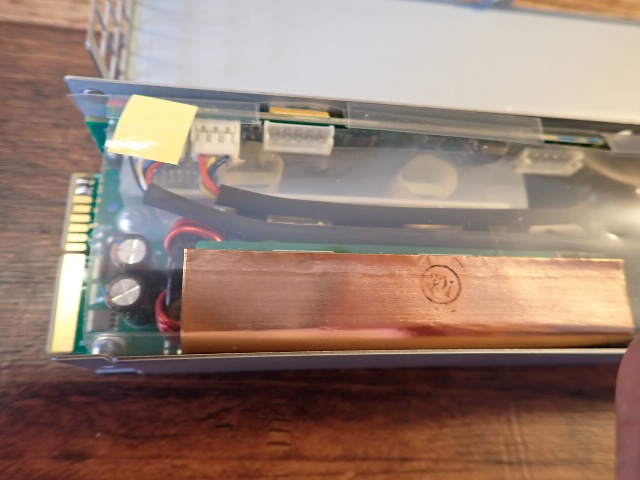

っとその前に、電圧調整用のVRがないかと一台だけ開けてみましたが発見に至らず。
横の小さいコネクタからソフト的に設定とか、そんな感じなのかな?
まぁ12.2Vでも悪くはないので、電圧についてはすっぱり諦めることに。

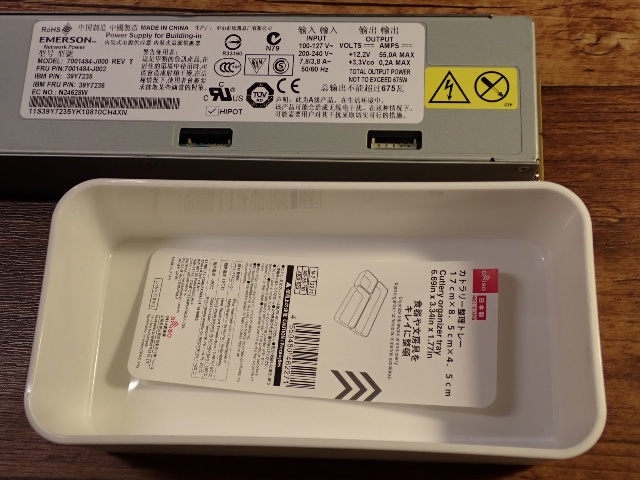

なんとなくのイメージしか湧かないまま、通りがかった百均で面白そうなものをゲット(Made in Japan)。

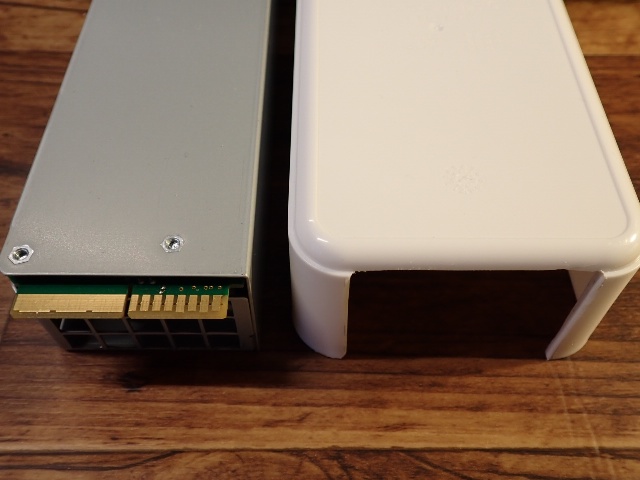

この企み、分かってもらえます?
金額相応、いい加減に

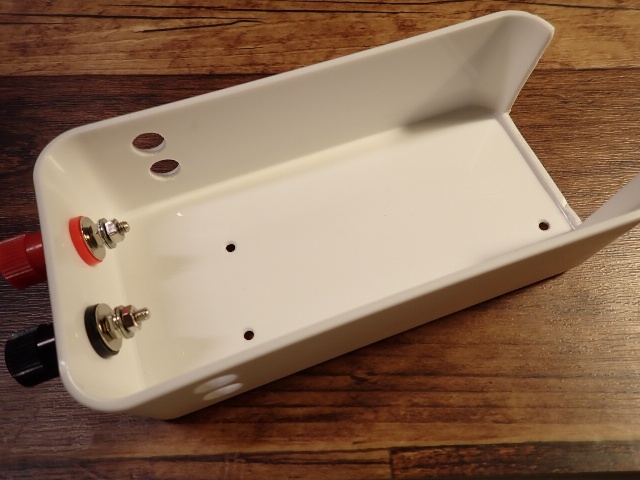

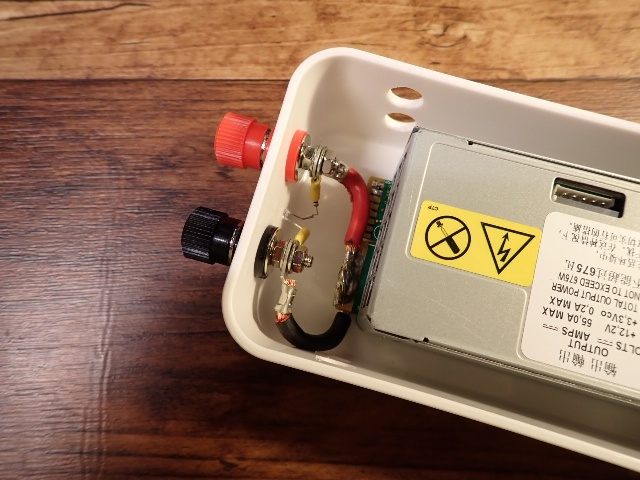

加工中。
出力線は一応5.5mmsqにしてみましたが、所詮は半田付けですしそもそもこの手の端子は定格10Aなので多くは期待できません。

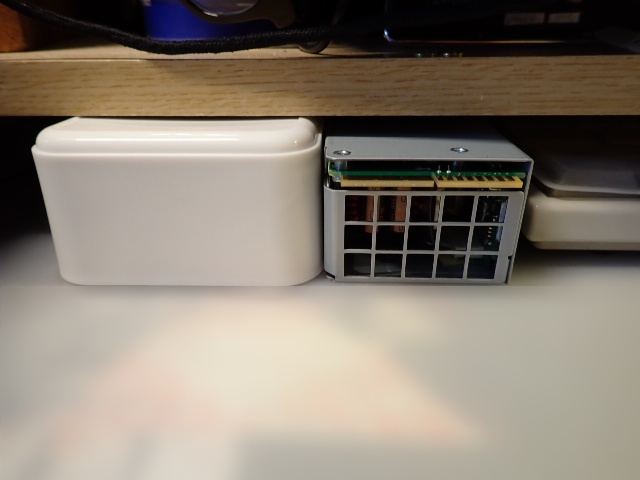

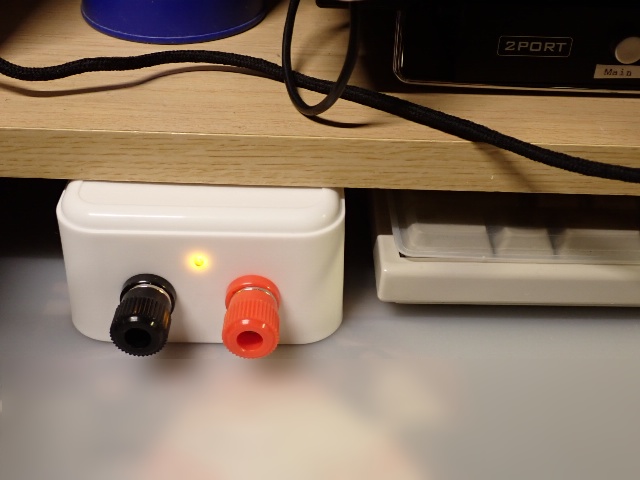

それにしましても、どうですかこの収まり具合!
キーボードを収めるために上げ底にした部分に、MEMOSやキーイング切替器だけでなく電源まで収まってしまうんですから面白くなってしまいます。
この電源、元々長手方向に冷却風が通るようになっている形状なので、その点でも全く無問題。

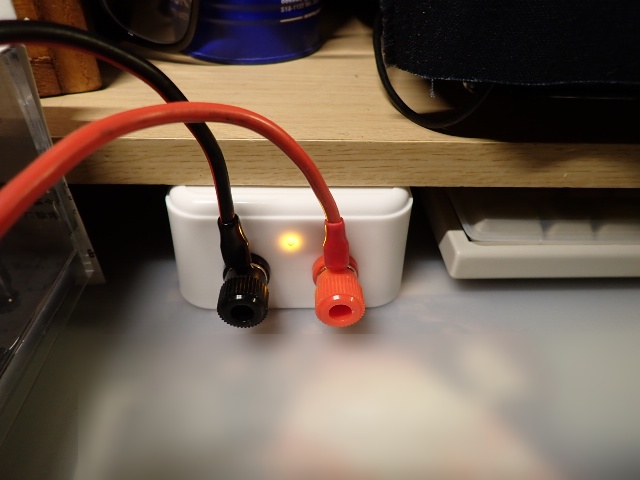

試しにHF100W機を接続してみたところ、幸いダウンすることなく動作し続けている模様。
そこでダミー相手に100Wで送信してみたところ、20Aくらい流れてるはずですが端子部分で測定した電圧降下はわずか0.02V。
それに気をよくしつつ1.8～28でさらっと受信してみたところでは、気になるノイズも今のところはなさそう。実際そんなノイズがあったらサーバにもよろしくないでしょうから、ある程度の対策はされているのかも(希望的想像)。
何よりこの電源、予想に反してメッチャ静か。負荷をかけ続けると回転数が上がってくるんでしょうけど、そこまでは今のところ未確認。
というわけでこれ、少なくとも試験用(特に送信)としては上出来かも?
さて、もう一台はどうしようかな。予備とか必要なさそうですし。え、2台並べて24V系にも対応できるようにするって?
