記事にするのがずいぶん遅くなってしまいましたが、こちらの続き。
まずいと思って早めに電源を切ったために写真はないんですが、なぜか上の4桁しかディジタル表示しなくなったという症状を見てみます。

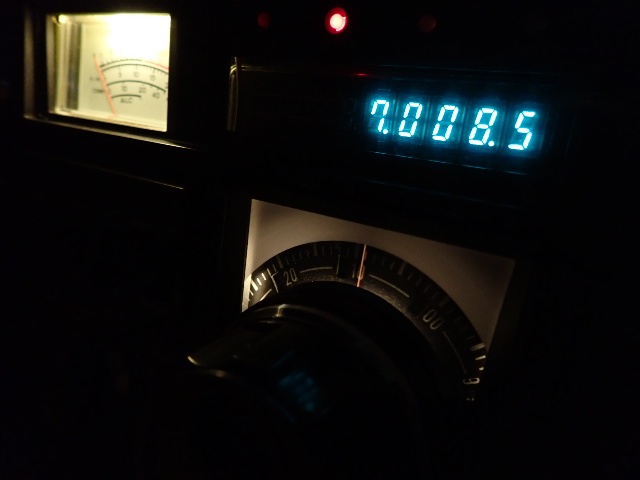

(右の写真は完了後のもの)

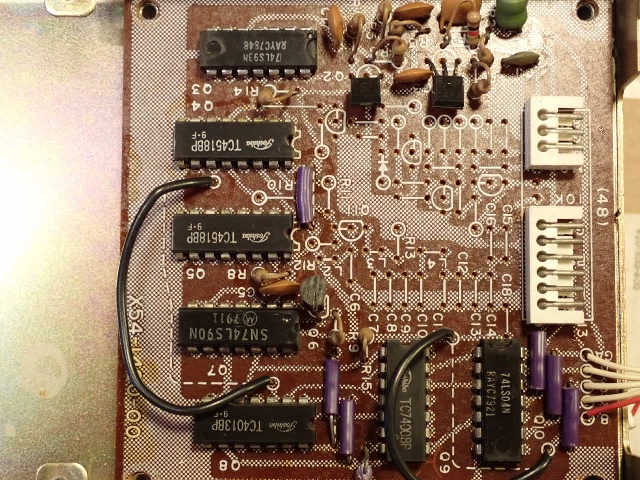

その前回では横着してパスしてた、カウンタAssy(X60-1100-00)のもう一枚の基板であるDivideユニット(X54-1420-00)で使われている2SC460Bを交換。
取り外した2つの2SC460BのhFE(規格では60～120)は順不同で 105, 76 でした。
交換後に通電してみましたところ…症状が悪化しているような不安定なような。で、またすぐ電源を切ってからさらに調べてみましたら…なんと、基板間のフラットケーブル(というのかな、比較的硬い材質)の根元の一部が折れているではありませんか!

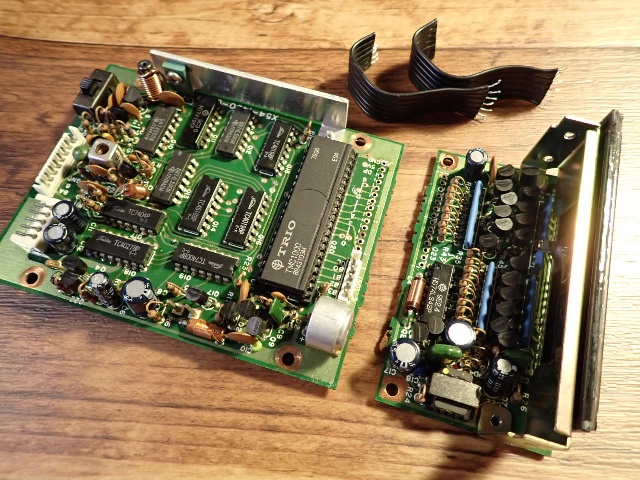

これはあかんわ、と取り外し、

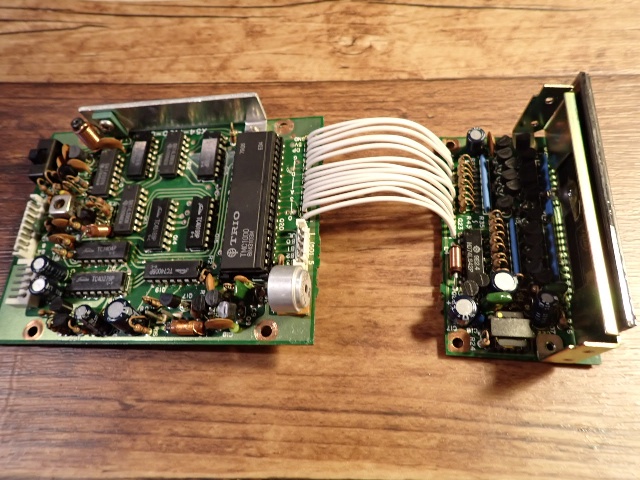

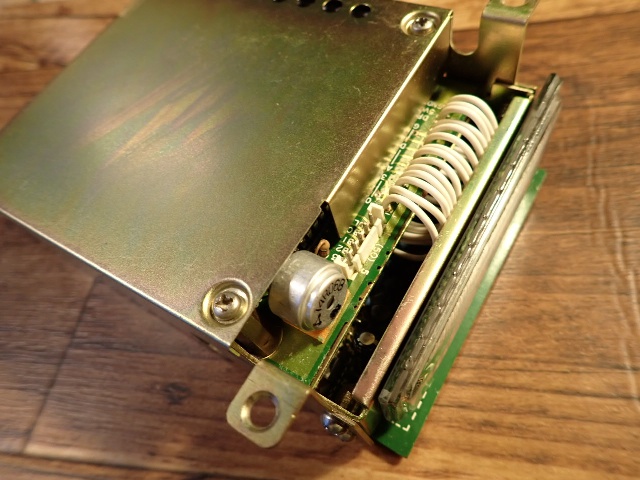

この時のように一本ずつバラ線で接続し直しました。(距離があって本数が少ない今回はずいぶんラク)
しかしこれ、自分で触ってるうちにやらかしてしまってたってことなんでしょうねぇ(^^; 反省。
無事、表示の不具合が直りました。
あと残る不具合は送信時のメータ指示がおかしい(ALC/Ic/RFとも振ったり振らなかったり。Vcはok)というところ。
これは感触としてメータ切り替えスイッチが原因のような雰囲気がないでもないんですが、各部調整とともにボチボチ進めていこうかなと思っています。
ほかの案件もあっていつになるやら、ですが(またやまたや)。
