今日は少し時間がありましたので、電源が入ったり入らなかったりしてた標題のノートを「二個一」化しました。
本件は(も)完全な備忘録です(内容はHDD入れ替えです)。そして毎度のお約束ですが、本記事に起因するいかなる現象にも、筆者および当サイト管理者は一切責任を負いません。

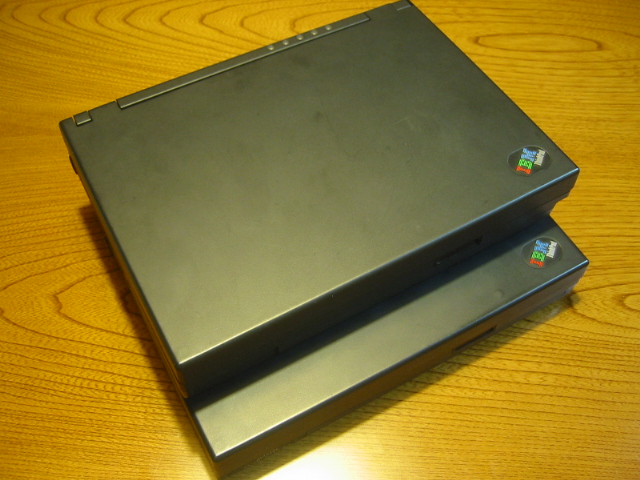

このノートは当時新品を購入した、小生にとって数少ない一台なんですが、さすがにこのスペック(486SX-33)ではどうしようもなく、長らく放置してました。それで数年前に通電したとき上述の症状が出ましたので、入手できるうちに動作品を格安で入手したまま、また放置してあったわけです。
今回ふと思い立ってとりかかるにあたり、手元にあったはずの「保守マニュアル」が見あたらず、さすがに本家サイトからも完全に姿を消してしまっていましたのでちょっと困りましたが、幸いこちらに詳しく書かれていましたので、大いに真似をさせていただいた次第です。単にリンクして終わりでいいんですが、いつまたリンク切れするかも分かりませんので、重複しますが備忘のために記事にしました。
それでは早速分解、まずは裏面の3本のビスを外します。手前の1本だけ少し短いものが使われています。
増設メモリの横にあるバックアップバッテリのコネクタを外します。
これでキーボード側を外せます。写真のように手前を持ち上げてから
奥側を押し込みつつ引き出します。爪の形参照。
キーボードのケーブルを外します。多分左側はもう外れてしまっていることでしょう。
ここでヒンジの横のパーツ、右側のものが外れてきているはずですから、なくさず保管しておきます。左側はもう少し後で外れます。
LED部分のカバーパーツを外します。少し固いですが、爪の形参照。

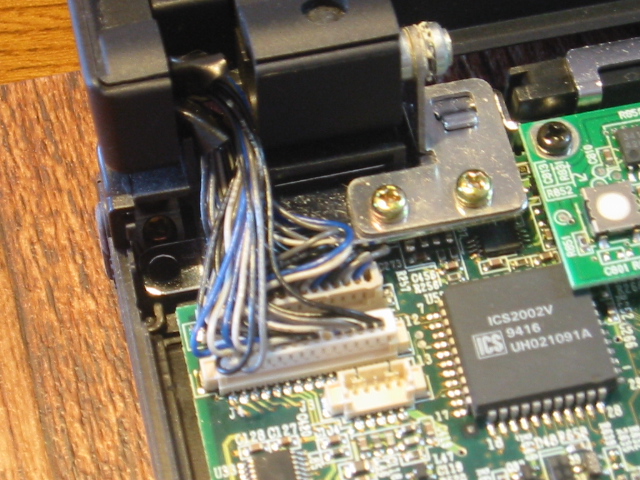

ディスプレイを外します。左側のコネクタ2つとビス2本、

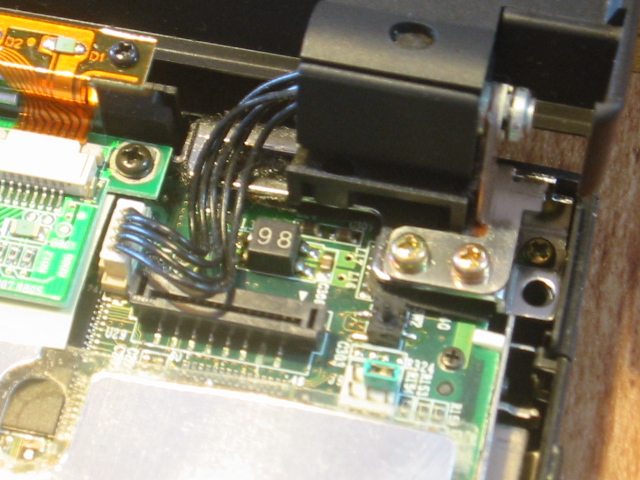

右側もコネクタ1つとビス2本外せばディスプレイは外せます。
そして基板を外します。まずはここのビス
次にここのビス
次はここのビス
そしてここのビスをパーツごと外し、
その下のこのビスを外します。
この時にヒンジ左側のパーツも外れます。
無理せず各部に注意しつつ、手前から持ち上げながら引っ張れば
無事基板の裏のHDDにご対面です。
HDDはこれら2本のビスで留まっているだけです。
当たり前ですが、全く同じものが入っていました。
組み立ては全く逆の工程なので写真は割愛しますが、キーボードを組み込むときに音量用のスライドスイッチとディスプレイ輝度用スライドボリュームのそれぞれのツマミを、相手側の位置に合わせておくのを忘れないことに注意する必要があります。手前のケーブルにも気を遣う必要がありますので、分かっててついつい数回同じ間違いをしてしまいました。
当時新品購入の証、このようなオーナメントがありますから、基板だけ移植してそれ以外は全て元々のものを再利用しました。
それにしても…当時旧姓に戻るやなんて夢にも思ってませんでしたのでこんな文字列にしたわけですが…先見の明がないといいますか(^^;;;
バックアップバッテリをいったん外しましたから、起動時にエラーが出ますが、その後の画面で内部時計を再設定すればokです。
そして無事、懐かしい画面と再会です。
今回の主目的は、DOSでしか動かないこれでした。
こちらも久しぶりの通電でしたが、上の画面の通りループテストまで無事確認できました。
