せっかく同時受信できるようにしたのに各々のスピーカでしか聞けないのは不便だなと感じてましたんで、ヘッドホン切替器を考えてみます。
とりあえずこんな感じでどうかな、と考えてみたのが約2週間前なんですが…今日続きをやろうとして問題発覚。
まず、回路図中で抵抗を入れた部分の意味が分からない。もちろん自分で考えたんですけど。
最初は間違えてモノラルプラグを突っ込んでしまっても不具合が出ないようにするつもりだったような気もするんですが、この回路ではそうはなりませんよね。そもそも我が家にモノラルのヘッドホンはありませんし…
多回路のロータリスイッチがいるなと思いながらさまよってて見つけたこちらを使うのに、両方ともonにしたりoffにしたときでもメインだけでも聞こえるように、との意味だったのかな。
マジで、ほんの2週間前のことなんですけどね…
おまけにもう一つビックリなのが、今日一枚目の図を描き上げたあと保存したドライブ内を見てみたら、その2週間前の時点ですでに全く同じものを描いてあったという…同じく全然記憶にないんですけど、大丈夫かな(^^;;;
まぁ脳は別として回路的にはさしたる不具合もなさそうなので、このままでいってみることにします。いずれ理由を思い出すかも知れませんし…

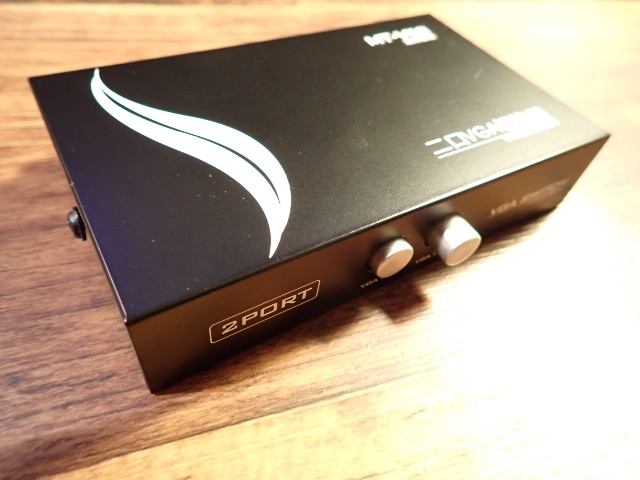

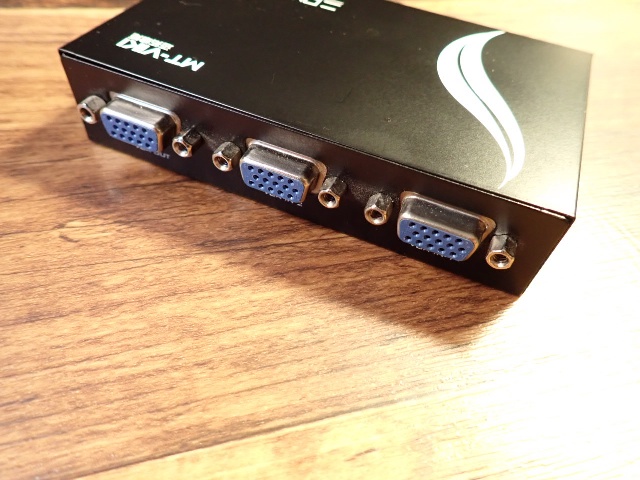

これ、相当安かっただけあってチャチっぽいですが一応鉄の箱ですし何よりかなり小さいので、題材としては結構面白そう。

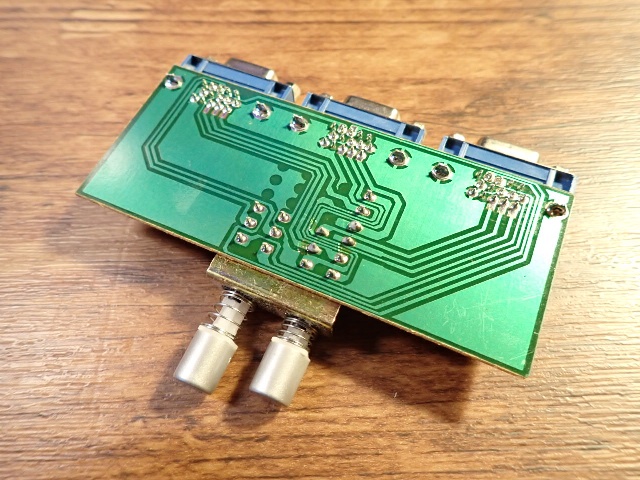

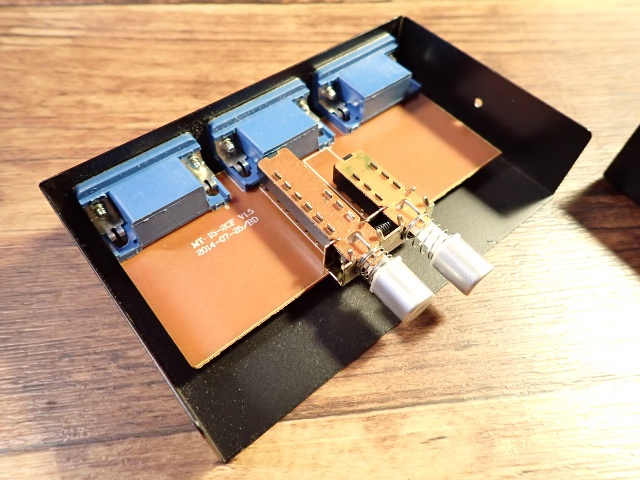

RGBを切り替えるには5回路で済むんですね。もっとあると思ってました。
あれ、どこかで見たことあるぞ?
と調べてみましたらこの時でして、もうすっかり忘れてしまってましたが今見てみると外観までそっくりなので、同じシリーズなのかも知れません。

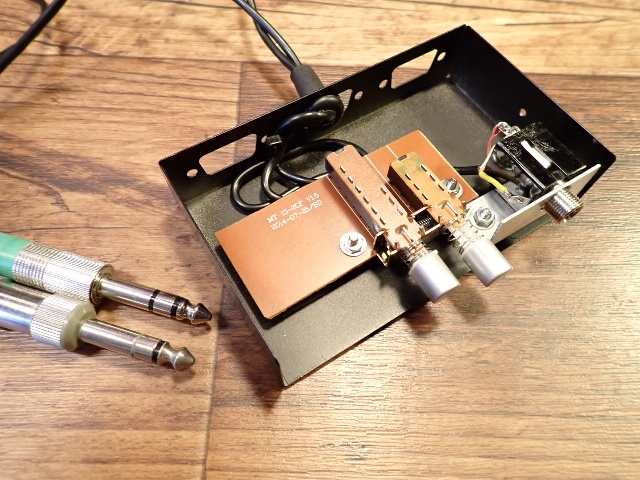

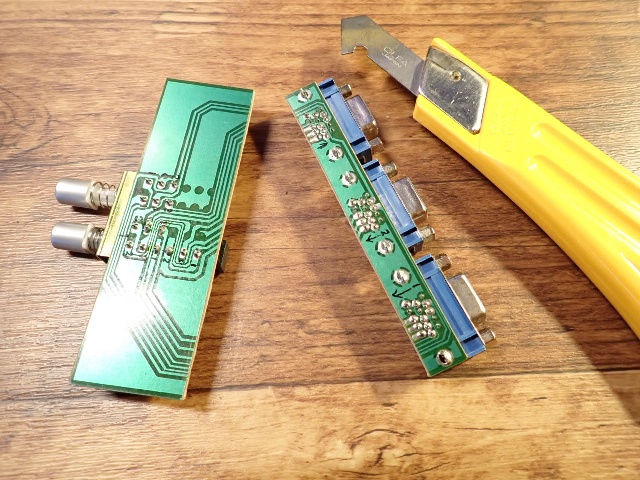

沖縄や大阪各所で頑張ってるお友達の移動運用を聞きながら・呼びながらボチボチ加工し

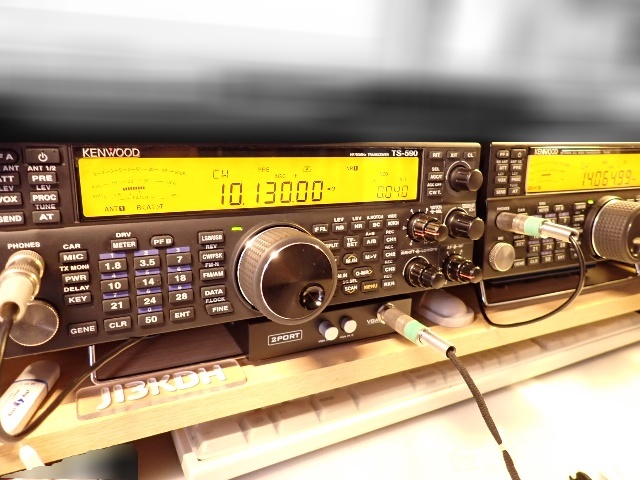

こんな感じにでっち上げ。

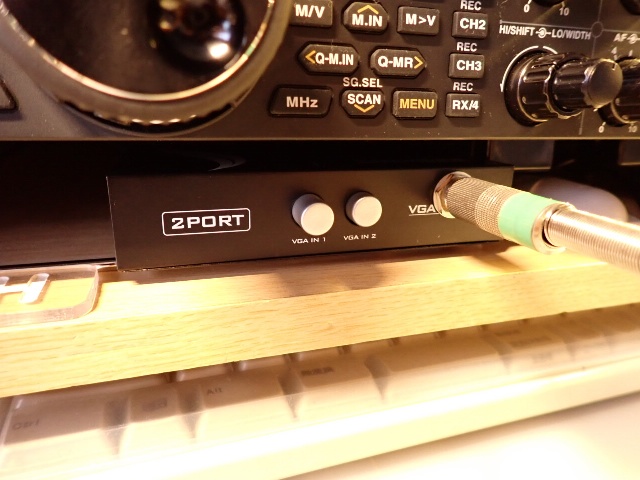

薄くて小さいので隙間にうまく収まりましたが
6.3mmのプラグは大きくて結構邪魔ですね。
切替器そのものの配置はもう少し考えるとして、無線機に挿すものはL型なんかにしてみた方がいいかも。機会を見て探してみよう。
いずれにしても、これで
左メイン右メイン←→左メイン右サブ
が瞬時に切り替えられるようになりました。
実は抵抗のせいで右サブに少しだけメインも注入されてるんですが、今のところほぼ違和感ない+先述の理由でそのまんまにしてあります。
ご参考までに，
パッシブ型のミキサー使ってます．秋葉のトモカって楽器系の店で販売していました．２台を接続して，無線機のＶＲで片方聞いたり両方聞いたりしてます．
確か，３台か４台接続出来るはず．出力は１系統でした．一番のメリットはスイッチがいらないのと電源不要．^^V
興味深い情報、ありがとうございます。
そのようなものを全く存じませんでしたので早速ネットで調べてみましたところ、現行機種としてはモノラルの3in-1outのみが存在しているようですね。
外付けスピーカでしたらこれで全くokそうなんですが、今回は左の耳でメイン、同時に右の耳でサブを聞きたいなんて思いましたので、こんな形にしてしまいました。
それにしましても、どうやって電源不要を実現してるんでしょうね。結構幅広いインピーダンスに対応とのことですから、トランスとかもなくて単に直接VRで受けてる、とかかな? (そこまでは調べきれませんでした)
アララ，スミマセン，返信したつもりがReされてませんでした．^^;
ヘッドホンで右左に別々の信号を聞くとなると趣旨が違いましたか．おっしゃる様に1台のSPで2台の無線機からの信号を聞く時に使っています．多分，VRで調整しているだけでしょうね．Hi
ちなみに秋葉原のトモカは音響系のショップでは老舗でして，オーディオのマニア達はコネクタやケーブルを求めに訪れてます．HiFi SSBを目指す人は必ず立ち寄っているはず．だからおかしな商品では無いと思うのですけど，元々，マイクやラインの音響系ミキサーなのでご勘弁下さい．^^;
いえいえとんでもございません。いただくコメントはいずれも乏しかった知見を拡げさせていただけるという意味で、大変ありがたいことですので!!
微妙に話題がずれるかもですが、ラインレベルのスプリッタが一つ欲しいなと思うものの、ネット上ではあんまり製作例がないんですよね。市販品で手頃なものがあるってことなんでしょうけど、単機能でいいのでどうにか手軽に済ませられないかと思案しつつあります(そんなに必要性はないんですが)。
ライン系のスプリッターですか，市販品はピンキリでありますけど，用途次第でしょうね．
何に使うかですけど，その手はやはりオーディオ系の機材を利用するのがベターかも知れませんね．
ありがとうございます。
大した用ではありません。せっかく背面のACCからRTTYデコード用にラインアウトを取り出しましたから、どうせなら例えば同時録音なんかのために分岐しておければ面白いかな、くらいのものですので。
抵抗分割程度の簡単なものでもいいかなと思ってるんですが、何しろ全く急ぎではない(そもそも使うかどうかも分からないHi)ので、もうちょっと調べてみることにします。
続きますね．^^;
スプリッターじゃないですけど，用途としては使えるかと．
BEHRINGER ( ベリンガー ) / HA400 Microamp ヘッドホンアンプ
https://www.soundhouse.co.jp/products/detail/item/19174/
CLASSIC PRO ( クラシックプロ ) / CP4HM II
https://www.soundhouse.co.jp/products/detail/item/342009
クラシックプロはサウンドハウスのオリジナルブランドです．
どちらも，比較的安価です．
ちなみにサウンドハウスは定番のサイト
国内では比較的安価な価格帯です．オーディオ系は必ずココで手に入れてます．
もち，通販可能です．ご参考にして下さい．
ふたたびありがとうございます!
つらつら調べてみましたら、どうもライン系はプロ界隈でも単純な並列接続とかで済ませてる例もあるようですね。
いただきました情報も含め、もう少しいろいろと調べつつ考えてみることにします。特に今回は音質どうのこうののこだわりもないので、できるだけ手抜きの方向で!! (^^;
